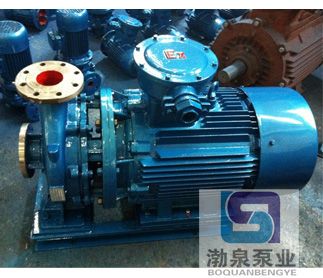

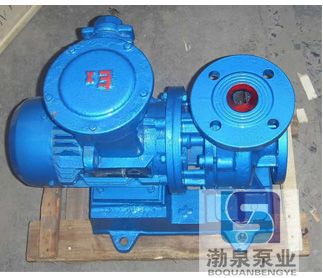

臥式單級防爆離心泵，是在ISW離心泵基礎上派聲生出適用油泵及易燃易爆介質的一款離心泵。該系列泵性能優,、可靠性高,、壽命長、結構合理,、 外形美觀,，具有行業領先水平。

二,、用   途
臥式單級防爆離心泵,，供輸送汽油、煤油,、柴油等石油產品,，被輸送介質溫度為-20℃～+120℃。

三,、工作條件:
1,、吸入壓力≤1．6MPa，或泵系統最高工作壓力 ≤1．6MPa，即泵吸入口壓力+泵揚程≤1．6MPa,、泵靜壓試驗壓力為2．5MPa,，訂貨時請注明系統工作壓力。泵系統工作壓力大于1．6MPa時應 在訂貨時另行提出,，以便在制造時防爆管道離心泵的過流部分和聯接部分采用鑄鋼材料,。
2、所輸送介質中固體顆粒體積含量不超過單位體積的0．1％,，粒度<0．2mm,。
注：如使用介質為帶有細小顆粒，請?jiān)谟嗀洉r(shí)注明,，以便廠家采用耐磨式機械密封,。

四、產品特點:
運行平穩：泵軸的絕對同心度及葉輪優異的動靜平衡,，保證平穩運行,，絕無振動。
滴水不漏：不同材質的硬質合金密封,，保證了不同介質輸送均無泄漏,。
噪音低：兩個低噪音軸承支撐下的水泵，運轉平穩,，除電機微弱聲響,，基本無噪音。
故障率低：結構簡單合理,，關鍵部分采用國際一流品質,；配套，整機無故障工作時間大大提高,。
維修方便：更換密封,、軸承，簡易方便,。
占地更?。撼隹诳上蜃蟆⑾蛴?、向上三個方向,，便于管道布置安裝，節省空間,。

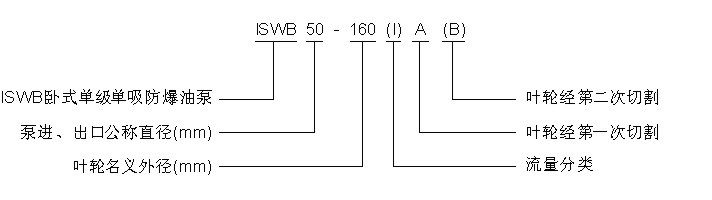

五,、型號意義：

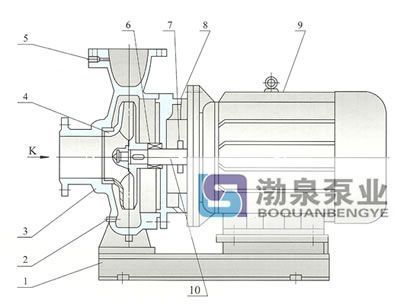

六、結構說明圖：

臥式單級防爆離心泵結構見圖,。該電組由泵,、電機和底座三部分組成。泵結構包括泵體、葉輪,、泵蓋,、機械密封等零部件組成。泵為單級單吸臥式離心泵,，泵體和泵蓋兩部份是從葉輪背面處剖分的,，即為后開門結構形式。大多數泵的葉輪前,、后均設有封密環,，并在葉輪后蓋板上設有平衡孔，以平衡作用在轉子上的軸向力,。泵進口為軸向水平吸入,，出口為垂直向上布置。泵和電機同軸,，電機軸伸端采用雙角接觸球軸承結構可部分平衡泵的殘余軸向力,。泵與電機越聯，安裝時無需校正,，具有共同底座,，并用JG型隔振器進行隔振。

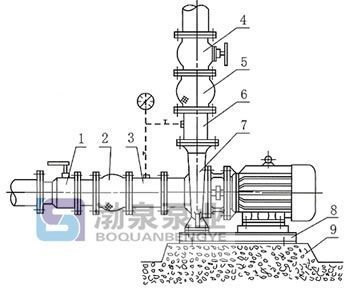

七,、安裝方式圖：
